Emona TIMS

De la théorie des équations à l'observation du comportement de la chaîne de transmission numérique

À partir des équations décrivant la chaîne de transmission, l'étudiant identifie le rôle des différentes fonctions de base et cable les modules fonctionnels élémentaires sur sa maquette. L'observation à l'oscilloscope du comportement de.l'ensemble de la chaîne lui permet d'appréhender physiquement ce que la théorie prévoit ; il peut trouver par lui-même dans l'expérimentation les réponses à ses questions.

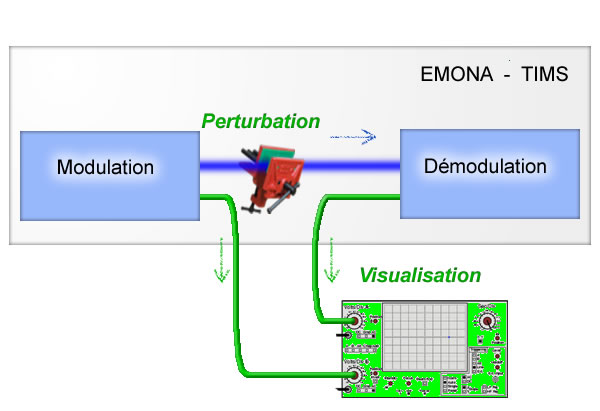

Par exemple l'étude de modulation / démodulation numériques (amplitude, fréquence, phase, largeur de pulse, BPSK, QPSK, QAM...) peut faire l'objet de manipulations pour observer la résistance des modulations aux perturbations en atténuant le signal ou en injectant un bruit. La mesure du rapport signal sur bruit comme l'observation du diagramme de l'oeil

Ces expérimentations sont l'occasion d'appréhender les techniques de codage et décodage, les diagrammes de l'œil, les méthodes de transmission en bande de base et sur porteuse, l'influence et la mesure du bruit.

Elles permettent une bonne approche de la qualité de service et le lien entre possibilités d'augmenter les débits avec les évolutions mathématiques de codage et leurs mises en œuvre électronique.



Électroniquement, TIMS décline en deux versions les solutions proposant des modules à câbler :

  • ETT-101 "BisKIT" pour un produit léger où les blocs-fonctions sont pré-installées avant d'être câblées par les étudiants
  • TIMS-301C pour un produit ouvert où les étudiants choisissent les blocs-fonctions à insérer dans un rack avant de les câbler.

Les étudiants agissent directement sur le signal physique et suivent son comportement. Cette approche donne une dimension intuitive à la compréhension de la théorie du signal et des systèmes de communication.

    Manipulations expérimentales en :

  • Théorie des systèmes de télécommunications
  • Mathématiques de modulation et d'encodage
  • Théorie des signaux & systèmes et DSP



TIMS-301C ETT-101 "BiSKIT"
TIMS-301C
Un véritable système matériel de modélisation pour les cours de théorie en télécoms, signaux & systèmes et DSP.
ETT-101 "BiSKIT"
Plus de 42 expérimentations télécom modernes et introductives dans une interface compacte et pratique.
TutorTIMS Simulator net*TIMS Remote Lab

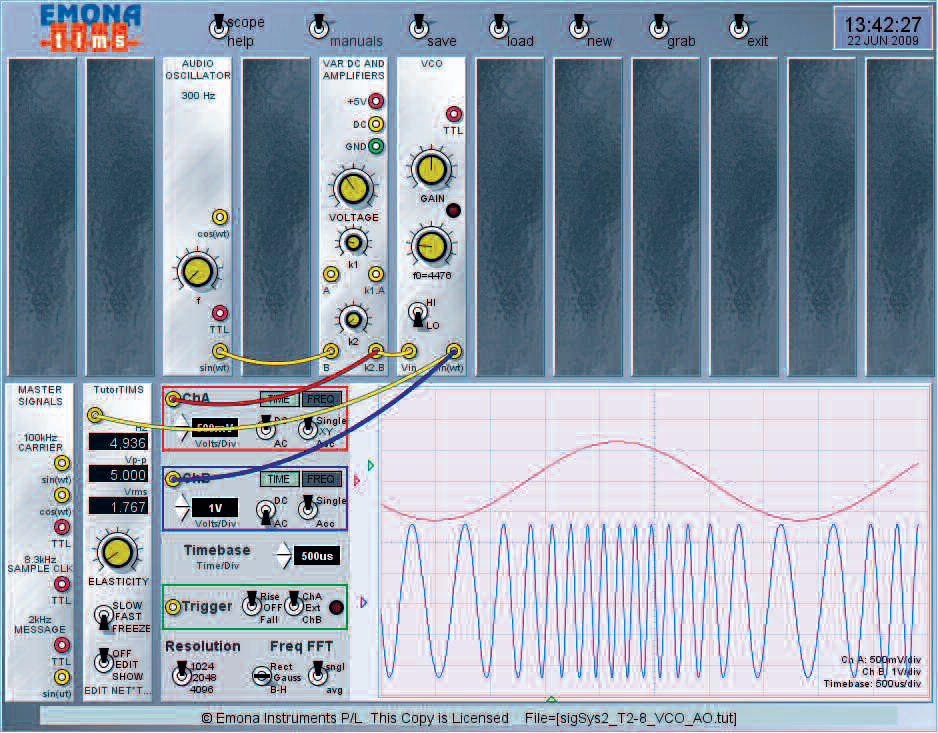

TutorTIMS Simulator
Logiciel de préparation pré-laboratoire pour l'étudiant.

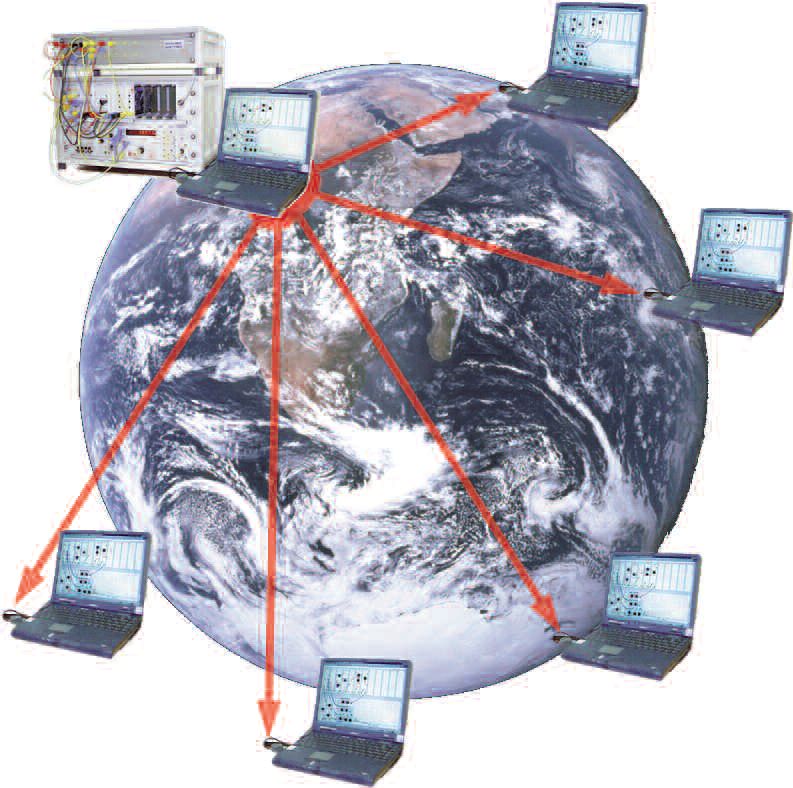

net*TIMS Remote Lab
Expérimentations à distance. Véritables expérimentations télécoms matérielles, contrôlées via le réseau local ou Internet.

Les équipements d'expérimentation en laboratoire sont utilisés au niveau mondial, par les universités et les écoles les plus prestigieuses, dans plus de 40 pays.



Comment créer des expérimentations en télécommunications avec TIMS et TutorTims

Les étudiants utilisent exactement la même approche pour fabriquer les expériences de télécoms avec tous les équipements Emona TIMS, ETT-101 et le logiciel Emona TutorTIMS.

Commencer avec les mathématiques ou la théorie

Les manuels de telecoms sont une source d'équations et de théories. C'est le point de départ d'une expérimentation TIMS & TutorTIMS.

xp(t)et xq(t)sont des éléments alternés d'une séquence numérique

Représenter l'équation en diagramme bloc

En telecoms, les mathématiques et la théorie sont toujours exprimés dans le langage universel des diagrammes bloc.
Les ingénieurs télécoms donnent sens aux mathématiques et à la théorie au travers des diagrammes bloc.

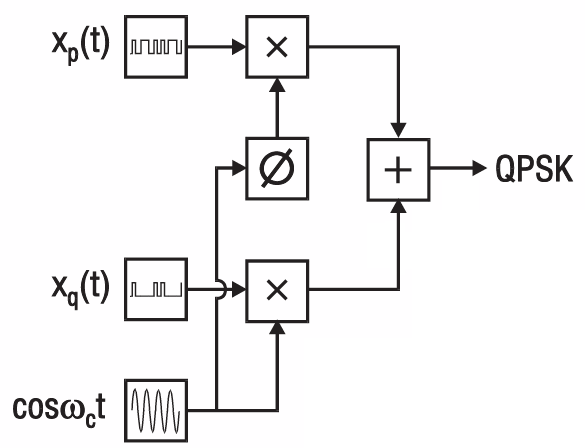

Diagramme bloc

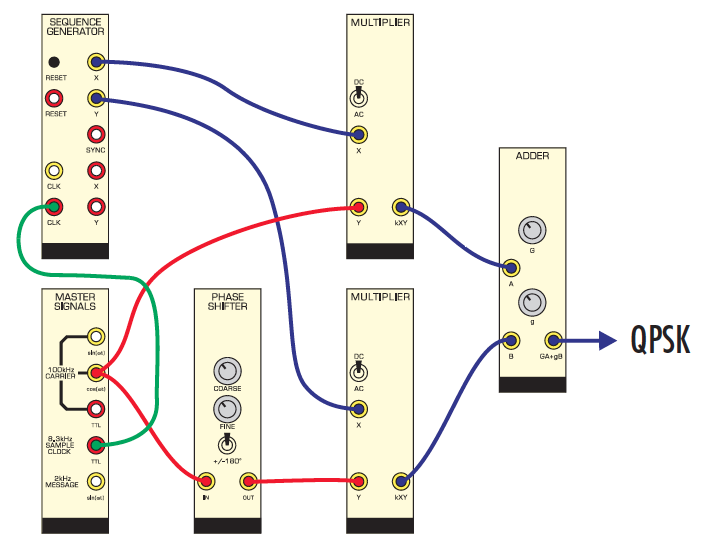

La fabriquer en utilisant les modules TIMS et TutorTims.

TIMS et TutorTIMS réalisent des diagrammes bloc de télécommunications.
TIMS réalise les diagrammes bloc avec de vrais circuits.
TutorTIMS réalise les diagrammes bloc avec des diagramme graphiques manipulables à l'écran, qui lance un code de simulation en tâche de fond.

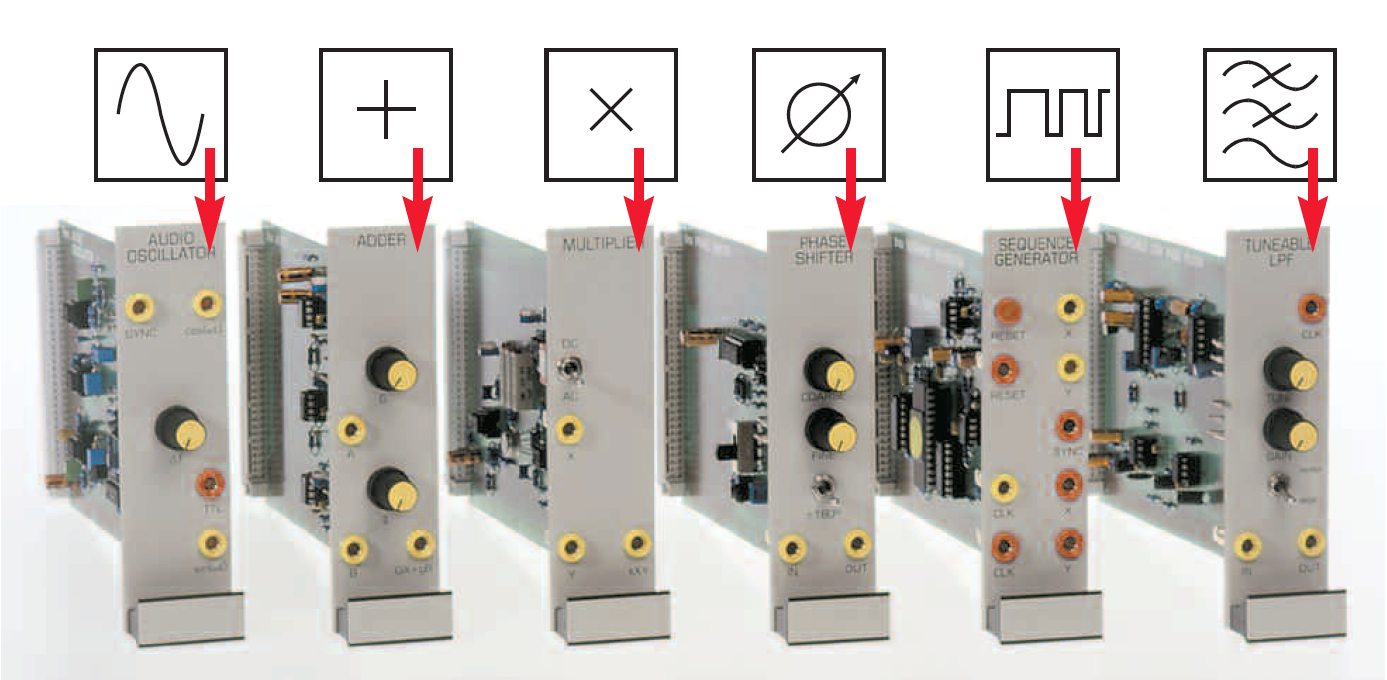

Modules TIMS

Un module pour chaque bloc

TIMS peut implémenter pratiquement toute technique de modulation ou d'encodage avec son approche de modélisation.

Modules TIMS

TIMS est un véritable système de modélisation mathématique matériel.

TIMS implémente tout ceci et encore plus

Expérimentations TIMS documentées

Manuel d'expérimentations signaux & systèmes

Possibilités de projet d'étudiant
